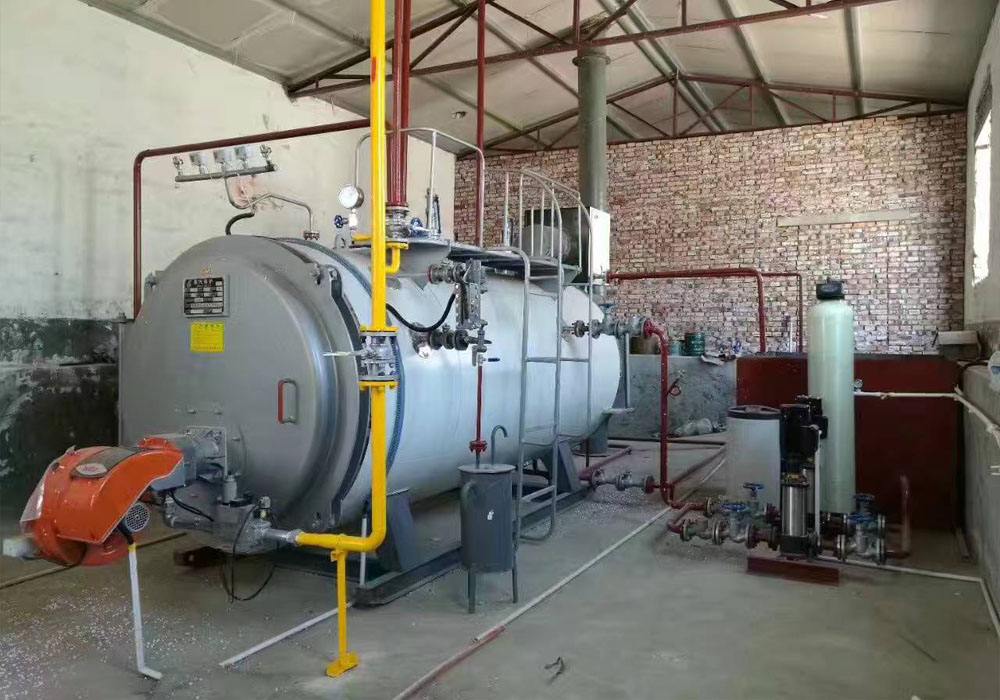

WNS型燃气蒸汽锅炉系统控制原理
①、WNS型燃气蒸汽锅炉合上电源开关后,点击水泵控制开关开启位置,进行锅炉给水上升到正常位置后,点击燃烧器电源开关后,点击起动按钮,控制系统电源接通,燃烧器进入工作状态,按照程序控制器的动作程序,先进行小火燃烧再进入大火燃烧状态,到此锅炉进入正常运行阶段。
②、当水位升到高水位时输出高水位报警信号指示灯亮,当水位上升
到+25mm时水泵停止运行,当水位降到-25mmm时水泵自动重新起动,当水位降到- 50mm时,输出低水位报警信号指示灯亮,伴有电铃声响,并实现保护停炉切断控制器电源,当水位降到-75mm时,输出极低水位信号指示灯亮。
③、当压力升到0.73MPa时,输出第一超压信号指示灯亮, 并切断控制器燃烧条件回路,控制器停止工作而停炉。
当压力升到0.75MPa以上时输出第二超压信号,发出电铃声响, 报警并切断控制系统的电源实现紧急停炉。
当压力超过调节压力的上限时,控制器输出小火信号关闭大火油阀,打开小火油阀以小火燃烧。
当压力降到调节压力的下限以下时,控制器输出大火信号打开大火油阀,以大火燃烧。
④、当出现燃烧器失灵故障后,燃烧控制器自动关闭油阀停止燃烧。
