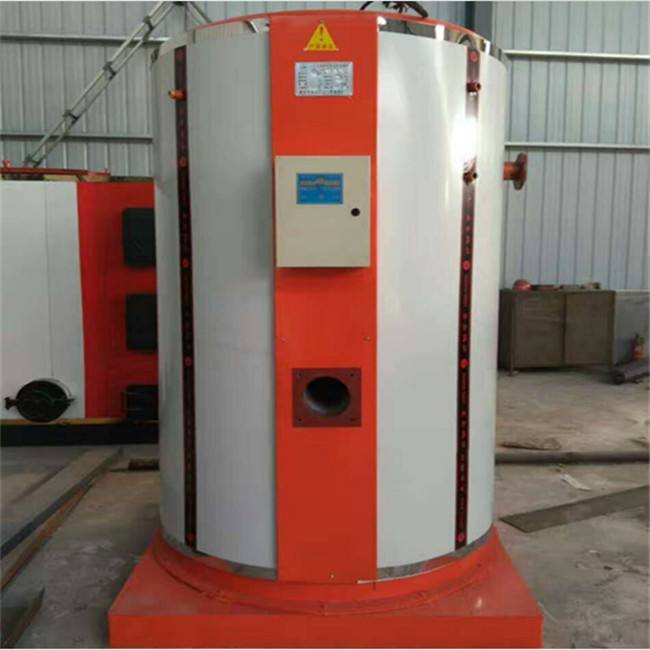

立式燃气蒸汽锅炉的系统控制原理
立式燃气蒸汽锅炉的系统控制原理合上电源开关后，点击水泵控制开关开启位置，进行锅炉给水上升到正常位置后，点击燃烧器电源开关后，点击起动按钮，控制系统电源接通，燃烧器进入工作状态，按照程序控制器的动作程序，先进行小火燃烧再进入大火燃烧状态，到此锅炉进入正常运行阶段。
当水位升到高水位时输出高水位报警信号指示灯亮，伴有电铃声响，并实现保护停炉切断控制器电源。
当水位上升到＋30mm时水泵停止运行，当水位降到－30mmm时水泵自动重新起动，
当水位降到±50mm时，输出极高、极低水位报警信号指示灯亮，伴有电铃声响，并实施保护停炉切断控制器电源。
当压力升到0.72MPa时超压信号，发出电铃声响， 报警并切断控制系统的电源实现紧急停炉。
当压力超过调节压力的上限时，控制器输出小火信号关闭大火气阀，打开小火气阀以小火燃烧。
当压力降到调节压力的下限以下时，控制器输出大火信号打开大火气阀，以大火燃烧。
当出现燃烧器失灵故障后，燃烧控制器自动关闭气阀停止燃烧。当排烟温度高于250℃时，有蓝色指示灯亮，伴有电铃声响，并实施保护停炉切断控制器电源。
